ハブレス車輪付自在車・固定車（空気入りタイヤ）

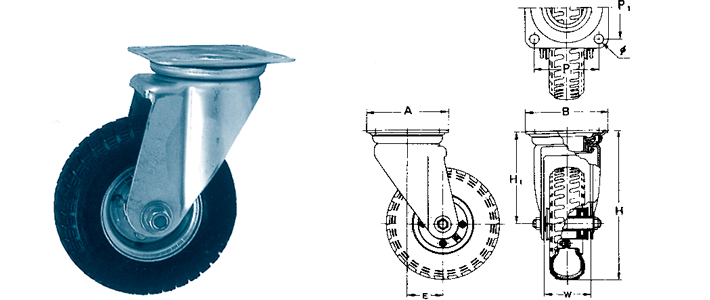

Jシリーズ 自在車Jシリーズ
| コードNo. | 1314-1 | 1314-2 | 1314-3 | 1314-4 | 1314-5 | 1314-6 |
|---|---|---|---|---|---|---|
| 部品番号 | 3-3-J1 | 3-1-J2 | 3-1-J3 | 3-1-J4 | 3-1-J5 | 3-1-J6 |
| タイヤサイズ | HC 4PR 6 1/2×2-4 |
HC 4PR 8×3.00-4 |
HC 4PR 2.50-4 |
HC 4PR 3.00-4 |
HC 4PR 3.50-5 |
HC 4PR 4.00-8 |
| 許容荷重(kg) | 55 | 85 | 85 | 110 | 160 | 245 |
| 軸径 d | 20 | 20 | 20 | 20 | 25 | 25 |
| 金具高さ H1 | 150 | 180 | 180 | 180 | 224 | 285 |
| 車輪付高さ H | 235 | 290 | 290 | 308 | 369 | 490 |
| 取付座 A×B | 140×140 | 160×160 | 160×160 | 160×160 | 175×175 | 260×260 |
| 取付ピッチ P×P1 |
112×112 | 125×125 | 125×125 | 125×125 | 140×140 | 210×210 |
| 取付穴径 φ | 11.5 | 14 | 14 | 14 | 14 | 18 |
| 取付巾 W | 90 | 90 | 90 | 90 | 110 | 125 |
| 偏芯 E | 58 | 71 | 71 | 71 | 71 | 95 |
| 自重（kg） | 3.5 | 5.2 | 5.2 | 5.6 | 6.9 | 28.0 |

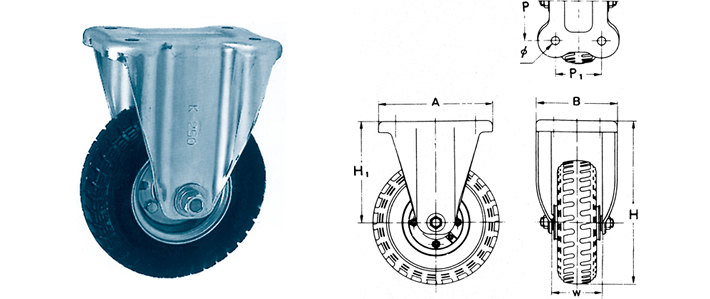

Kシリーズ 固定車Kシリーズ
| コードNo. | 1315-1 | 1315-2 | 1315-3 | 1315-4 | 1315-5 | 1315-6 |
|---|---|---|---|---|---|---|
| 部品番号 | 3-3-K1 | 3-1-K2 | 3-1-K3 | 3-1-K4 | 3-1-K5 | ※3-1-K6 |
| タイヤサイズ | HC 4PR 6 1/2×2-4 |
HC 4PR 8×3.00-4 |
HC 4PR 2.50-4 |
HC 4PR 3.00-4 |
HC 4PR 3.50-5 |
HC 4PR 4.00-8 |
| 許容荷重(kg) | 55 | 85 | 85 | 110 | 160 | 245 |
| 軸径 d | 20 | 20 | 20 | 20 | 25 | 25 |
| 金具高さ H1s | 150 | 180 | 180 | 180 | 224 | 285 |
| 車輪付高さ H | 235 | 290 | 290 | 308 | 369 | 490 |
| 取付座 A×B | 151×102 | 200×140 | 200×140 | 200×140 | 220×150 | 236×197 |
| 取付ピッチ P×P1 |
112×63 | 140×80 | 140×80 | 140×80 | 160×90 | 190×154 |
| 取付穴径 φ | 11 | 14 | 14 | 14 | 14 | 18 |
| 取付巾 W | 90 | 90 | 90 | 90 | 100 | 130 |
| 自重（kg） | 2.7 | 4.6 | 4.6 | 5.0 | 6.5 | 22.5 |
ハブレス車輪付自在車・固定車のカタログ ダウンロードはコチラ
